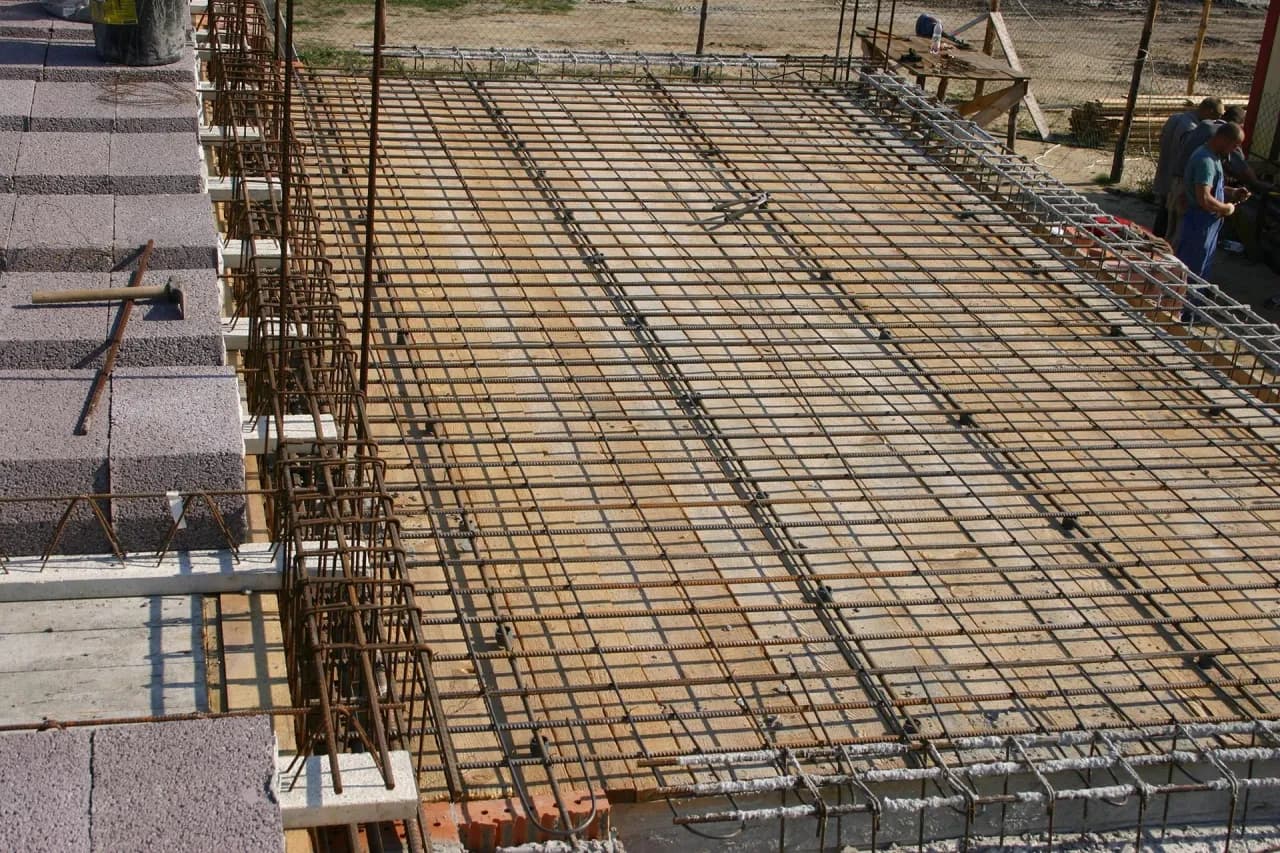

Zbrojenie stropu jest kluczowym elementem w budownictwie, który zapewnia stabilność i bezpieczeństwo konstrukcji. Odpowiedni rozstaw prętów zbrojeniowych wpływa na wytrzymałość stropu oraz jego zdolność do przenoszenia obciążeń. W artykule omówimy zasady dotyczące rozstawu prętów w stropach monolitycznych i prefabrykowanych, a także czynniki, które należy wziąć pod uwagę przy ich projektowaniu.
Znajomość optymalnych rozstawów oraz wymagań dotyczących zbrojenia jest niezbędna dla każdego inżyniera budowlanego. Dzięki odpowiednim informacjom można uniknąć problemów związanych z niewłaściwym zbrojeniem, co może prowadzić do kosztownych napraw lub nawet zagrożenia dla bezpieczeństwa użytkowników. W dalszej części artykułu przedstawimy również normy budowlane oraz wskazówki dotyczące dostosowywania rozstawu prętów do specyfikacji projektowych.
Kluczowe wnioski:- Standardowy rozstaw siatek zbrojeniowych wynosi 15x15 cm lub 20x20 cm, co wpływa na stabilność konstrukcji.
- Pręty zbrojeniowe o średnicy 12-20 mm są umieszczane w dolnej części stropu, gdzie działają największe siły rozciągające.
- W stropach monolitycznych pręty o średnicy 14 mm powinny być rozstawione co 18 cm, a pręty o średnicy 12 mm co 26 cm.
- Minimalna średnica pręta zbrojenia dla płyt monolitycznych wynosi Φ8, a dla prefabrykowanych Φ6.
- Wieniec stropu powinien być zbrojony 4 prętami stali φ 12, łączonymi strzemionami o średnicy 6 mm, co 40-50 cm.
- Rozstaw prętów zależy od specyfiki projektu, rozpiętości stropu oraz warunków konstrukcyjnych.
Zasady rozstawu prętów zbrojeniowych w stropach
Rozstaw prętów zbrojeniowych w stropach jest kluczowym elementem zapewniającym stabilność i bezpieczeństwo konstrukcji. W przypadku zarówno stropów monolitycznych, jak i prefabrykowanych, zasady dotyczące ich rozmieszczenia są podobne, jednak różnią się szczegółami dostosowanymi do specyfiki danego typu stropu. Ogólnie rzecz biorąc, pręty zbrojeniowe powinny być rozmieszczone w taki sposób, aby skutecznie przenosiły obciążenia i minimalizowały ryzyko pęknięć oraz deformacji.

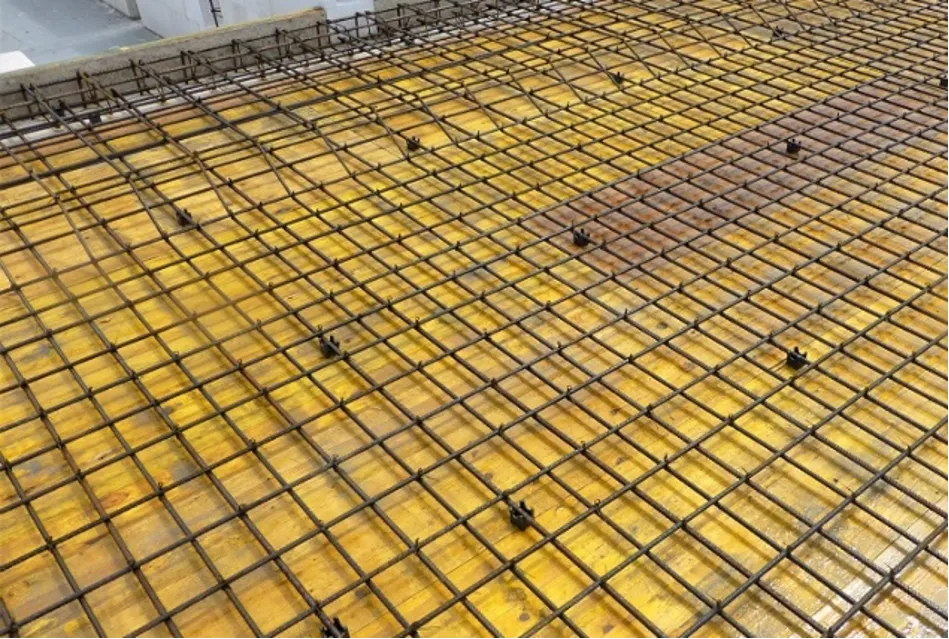

W praktyce, optymalny rozstaw prętów w stropach monolitycznych wynosi zazwyczaj od 15x15 cm do 20x20 cm, co zapewnia odpowiednią wytrzymałość. Z kolei w stropach prefabrykowanych, zbrojenie opiera się na siatkach, które są dostosowywane do konkretnego projektu. Ważne jest, aby zachować odpowiednią grubość prętów, co zwiększa stabilność całej konstrukcji, a także stosować strzemiona, które łączą pręty w miejscach narażonych na największe siły rozciągające.
Optymalny rozstaw prętów w stropach monolitycznych dla bezpieczeństwa
W przypadku stropów monolitycznych, zalecany rozstaw prętów zbrojeniowych wynosi od 18 cm dla prętów o średnicy 14 mm do 26 cm dla prętów o średnicy 12 mm. Taki układ pozwala na efektywne rozłożenie obciążeń, co jest kluczowe dla bezpieczeństwa konstrukcji. Pręty umieszczane są w dolnej części stropu, gdzie występują największe siły rozciągające, co dodatkowo zwiększa ich funkcjonalność.
Warto również pamiętać o minimalnym zbrojeniu, które powinno być stosowane w strefach, gdzie nie występuje stałe ściskanie. Minimalna średnica pręta w stropie monolitycznym wynosi Φ8, co zapewnia odpowiednią nośność. Dobrze zaplanowane rozmieszczenie prętów zbrojeniowych jest kluczowe dla długoterminowej trwałości i bezpieczeństwa stropu.
| Średnica pręta (mm) | Rozstaw (cm) |
| 12 | 26 |
| 14 | 18 |
Rekomendowany rozstaw prętów w stropach prefabrykowanych dla trwałości
W stropach prefabrykowanych, rozstaw prętów zbrojeniowych jest kluczowy dla zapewnienia ich trwałości i integralności strukturalnej. Standardowo, pręty o średnicy 12 mm umieszczane są w odstępach nieprzekraczających 25 cm, podczas gdy pręty o średnicy 16 mm powinny być rozmieszczone co 30 cm. Taki układ pozwala na skuteczne rozłożenie obciążeń na całej powierzchni stropu, co jest istotne w kontekście długoterminowej wytrzymałości konstrukcji.
Warto również zwrócić uwagę na specyfikacje materiałowe stosowanych prefabrykatów. Na przykład, w systemie stropów Filigran, minimalna średnica prętów wynosi Φ6, co jest wystarczające dla większości zastosowań budowlanych. Dobrze zaplanowane rozmieszczenie prętów w prefabrykowanych stropach jest niezbędne, aby zminimalizować ryzyko pęknięć oraz innych uszkodzeń, które mogą wpływać na bezpieczeństwo całej konstrukcji.
| Typ prefabrykatu | Średnica prętów (mm) | Rozstaw (cm) |
| Filigran | 6 | 25 |
| Strop żelbetowy | 12 | 30 |
Obciążenia i ich wpływ na rozstaw prętów w konstrukcji
W konstrukcjach stropowych, różne typy obciążeń mają kluczowy wpływ na rozstaw prętów zbrojeniowych. Obciążenia statyczne, takie jak ciężar stropu oraz dodatkowe obciążenia użytkowe, wymagają odpowiedniego rozmieszczenia prętów, aby zapewnić stabilność i bezpieczeństwo. Na przykład, w przypadku stropów o dużej rozpiętości, pręty muszą być umieszczone bliżej siebie, co pozwala na lepsze rozłożenie sił działających na konstrukcję.
Obciążenia dynamiczne, takie jak te występujące w wyniku ruchu ludzi czy sprzętu, również wpływają na dobór rozstawu prętów. W takich przypadkach, projektanci często zalecają zwiększenie liczby prętów w strefach najbardziej narażonych na działanie tych sił. Zrozumienie, jak różne obciążenia oddziałują na strop, jest kluczowe w procesie projektowania, aby uniknąć problemów z pęknięciami czy innymi uszkodzeniami konstrukcji.
Normy i wytyczne dotyczące zbrojenia stropów
W kontekście zbrojenia stropu, istotne jest przestrzeganie odpowiednich norm i wytycznych budowlanych. Normy te definiują minimalne wymagania dotyczące materiałów, rozstawu prętów oraz metod ich montażu, co ma na celu zapewnienie bezpieczeństwa i trwałości konstrukcji. W Polsce podstawowe regulacje dotyczące zbrojenia stropów można znaleźć w normach PN-EN 1992-1-1 oraz PN-EN 1992-1-2, które określają zasady projektowania konstrukcji betonowych.
Wytyczne te uwzględniają różnorodne czynniki, takie jak obciążenia, warunki gruntowe oraz specyfikę zastosowania. Przykładowo, normy te zalecają stosowanie prętów o odpowiedniej średnicy oraz rozstawie, aby zminimalizować ryzyko pęknięć i innych uszkodzeń. Warto również zwrócić uwagę na lokalne przepisy budowlane, które mogą wprowadzać dodatkowe wymagania, dostosowane do specyficznych warunków geologicznych czy klimatycznych.
Przegląd norm budowlanych dotyczących zbrojenia stropów
W szczególności, normy budowlane dotyczące zbrojenia stropu obejmują przepisy dotyczące materiałów oraz wymagań technicznych. Na przykład, norma PN-EN 1992-1-1 wskazuje na konieczność stosowania stali zbrojeniowej o określonej wytrzymałości, co jest kluczowe dla zapewnienia trwałości konstrukcji. Dodatkowo, istotne jest, aby pręty były odpowiednio łączone i zabezpieczane, co również jest regulowane przez te normy.
Normy te zawierają również wytyczne dotyczące obliczeń i projektowania, które powinny być stosowane przez inżynierów budowlanych. Na przykład, w normach określono maksymalne rozstawy prętów w zależności od rodzaju stropu oraz obciążeń, co jest niezbędne do prawidłowego zaprojektowania konstrukcji. Przestrzeganie tych norm jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności budynków.
Jak dostosować rozstaw prętów do specyfikacji projektu budowlanego
Dostosowanie rozstawu prętów w zbrojeniu stropu do specyfikacji projektu budowlanego jest kluczowe dla zapewnienia trwałości i bezpieczeństwa konstrukcji. Wymaga to analizy różnych czynników, takich jak obciążenia, rozpiętość stropu oraz rodzaj użytych materiałów. Na przykład, w projektach o dużych rozpiętościach, takich jak hale przemysłowe, może być konieczne zwiększenie liczby prętów lub zmiana ich średnicy, aby sprostać wymaganiom statycznym.
W przypadku unikalnych projektów, takich jak stropy o nietypowych kształtach czy dodatkowych obciążeniach, warto rozważyć zastosowanie specjalnych rozwiązań zbrojeniowych. Można na przykład zastosować pręty o większej średnicy w strefach najbardziej narażonych na siły rozciągające. Dostosowanie zbrojenia powinno również uwzględniać lokalne przepisy budowlane oraz normy, które mogą wprowadzać dodatkowe wymagania dotyczące zbrojenia stropu.
- W projektach z dużymi obciążeniami statycznymi warto zastosować pręty o większej średnicy.
- W przypadku stropów o nietypowych kształtach, rozstaw prętów powinien być dostosowany do specyficznych wymagań konstrukcyjnych.
- Przy projektowaniu należy uwzględnić lokalne normy budowlane, które mogą wpływać na wybór materiałów i rozstaw prętów.
Czytaj więcej: Ile kosztuje zmiana stropu w projekcie? Sprawdź, co może zaskoczyć
Innowacyjne techniki zbrojenia stropów w nowoczesnym budownictwie
W miarę jak technologia budowlana się rozwija, pojawiają się nowe metody zbrojenia stropów, które mogą znacząco zwiększyć ich trwałość i efektywność. Jednym z takich podejść jest zastosowanie zbrojenia kompozytowego, które jest lżejsze i bardziej odporne na korozję niż tradycyjne pręty stalowe. To innowacyjne rozwiązanie pozwala na zmniejszenie masy konstrukcji, co jest szczególnie korzystne w projektach z ograniczeniami nośności.
Dodatkowo, techniki takie jak zbrojenie z wykorzystaniem siatek 3D oraz prefabrykowanych elementów zbrojonych, które mogą być produkowane w kontrolowanych warunkach, oferują większą precyzję i szybkość montażu. Warto również zwrócić uwagę na integrację technologii monitorowania, które mogą na bieżąco oceniać stan zbrojenia w stropach, co pozwala na wczesne wykrywanie problemów i odpowiednie dostosowanie rozstawu prętów w czasie rzeczywistym. Takie rozwiązania nie tylko zwiększają bezpieczeństwo, ale także mogą prowadzić do znacznych oszczędności w długoterminowym utrzymaniu budynków.
